Trong ngành ép phun nhựa, chất lượng khuôn ảnh hưởng trực tiếp đến chất lượng sản phẩm. Chỉ một vết xước rất nhỏ trên lòng khuôn cũng có thể lặp lại trên hàng nghìn chi tiết sau khi ép.
Nhiều khuyết tật như vết rỗ, vệt xước hay hiện tượng dính khuôn không xuất phát từ thông số máy ép. Nguyên nhân có thể nằm ở bề mặt khuôn đã bị mài mòn hoặc xuất hiện các vết nứt vi mô mà mắt thường không nhìn thấy.
Kính hiển vi quang học kim loại MTM-1A giúp kỹ thuật viên quan sát rõ các khuyết tật trên bề mặt kim loại. Nhờ đó, doanh nghiệp có thể bảo trì khuôn đúng thời điểm, giảm tỷ lệ sản phẩm lỗi và duy trì chất lượng sản xuất ổn định.
Tại sao các sản phẩm nhựa sau khi ra khuôn lại xuất hiện vệt xước, vết rỗ hoặc bị dính khuôn liên tục?
Trong nhiều trường hợp, kỹ thuật viên điều chỉnh nhiệt độ, áp suất và thời gian ép nhiều lần nhưng sản phẩm vẫn xuất hiện cùng một lỗi. Lúc này, nguyên nhân thường đến từ chính bề mặt khuôn.
Một số dấu hiệu thường gặp gồm:

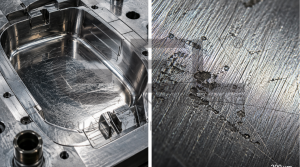

- Vết xước nhỏ trên lòng khuôn.
- Mài mòn sau thời gian sử dụng.
- Rỗ kim loại do ăn mòn.
- Cặn nhựa bám vào bề mặt.
- Lớp phủ bảo vệ bị bong.
Các khuyết tật này thường chỉ có kích thước vài chục micromet. Vì vậy, việc kiểm tra bằng mắt thường gần như không mang lại hiệu quả.
Đối với khuôn sản xuất linh kiện chính xác, độ nhám bề mặt thường được kiểm soát ở mức Ra 0,025–0,2 µm. Mức độ nhám này giúp duy trì độ bóng và chất lượng bề mặt của sản phẩm sau khi ép. Nếu vượt quá giới hạn, sản phẩm dễ xuất hiện vết xước hoặc gặp khó khăn khi tách khỏi khuôn.
Kiểm tra định kỳ bằng kính hiển vi giúp phát hiện sớm các dấu hiệu xuống cấp trước khi chúng ảnh hưởng đến toàn bộ quá trình sản xuất.
Nguy cơ thiệt hại hàng trăm triệu đồng do hỏng cả lô hàng khi khuôn bị nứt vi mô hoặc mài mòn mà không được phát hiện kịp thời
Một bộ khuôn ép nhựa chính xác có giá trị rất lớn. Với các khuôn nhiều lòng hoặc khuôn dùng trong sản xuất linh kiện kỹ thuật, chi phí chế tạo có thể vượt 100.000 EUR.
Nếu khuôn bị nứt hoặc mài mòn nhưng vẫn tiếp tục sử dụng, doanh nghiệp có thể gặp nhiều rủi ro.
Ví dụ:
- Tăng tỷ lệ sản phẩm lỗi.
- Tốn chi phí sửa chữa khuôn.
- Dừng dây chuyền để bảo trì.
- Hao phí nguyên liệu.
- Chậm tiến độ giao hàng.
Theo một nghiên cứu về khuôn ép nhựa gia cường sợi thủy tinh, dấu hiệu mài mòn bề mặt đã bắt đầu xuất hiện sau khoảng 3.000 chu kỳ ép. Khi quá trình mài mòn tiếp diễn, độ nhám bề mặt tăng lên và chất lượng sản phẩm giảm theo. Đó là lý do nhiều doanh nghiệp đưa việc kiểm tra khuôn vào kế hoạch bảo trì định kỳ thay vì chỉ xử lý khi đã phát sinh lỗi.
Quan sát rõ cấu trúc bề mặt, độ bóng và các vết nứt ngầm kim loại nhờ hệ thống quang học phản xạ của MTM-1A
Khác với kính hiển vi sinh học, kính hiển vi quang học kim loại MTM-1A sử dụng hệ thống chiếu sáng phản xạ để quan sát các vật liệu không trong suốt như thép, hợp kim và khuôn ép nhựa. Ánh sáng phản xạ giúp hình ảnh có độ tương phản cao. Nhờ đó, các vết xước hoặc vùng mài mòn trở nên dễ nhận biết hơn.
Một số thông số kỹ thuật nổi bật của thiết bị gồm:
- Hệ thống quang học Plan Achromatic.
- Thị kính góc rộng WF10×.
- Vật kính phản xạ 5×, 10×, 20×, 40× và 80×.
- Đầu quan sát trinocular xoay 360°.
- Bàn sa trượt cơ khí XY.
- Đèn Halogen 20 W điều chỉnh cường độ sáng.
Thiết bị hỗ trợ kỹ thuật viên:
- Kiểm tra độ bóng sau đánh bóng khuôn.
- Quan sát các vết nứt vi mô.
- Phát hiện vùng mài mòn.
- So sánh tình trạng khuôn trước và sau bảo trì.
- Lưu hình ảnh phục vụ báo cáo QC.
Đây là giải pháp phù hợp cho phòng QC, bộ phận R&D, xưởng bảo trì khuôn và các phòng thí nghiệm vật liệu.
Quy trình đo độ nhám lòng khuôn và kiểm tra vết xước micro trước khi đưa khuôn vào sản xuất hàng loạt
Để đảm bảo chất lượng khuôn, nhiều doanh nghiệp xây dựng quy trình kiểm tra trước mỗi đợt sản xuất.
Quy trình thường gồm các bước sau:
- Làm sạch dầu và bụi trên bề mặt khuôn.
- Cố định khuôn trên bàn sa trượt.
- Quan sát tổng thể ở độ phóng đại thấp.
- Kiểm tra chi tiết các vị trí nghi ngờ bằng vật kính có độ phóng đại lớn.
- Chụp ảnh và lưu kết quả.
- So sánh với dữ liệu kiểm tra trước đó.
- Đưa ra quyết định tiếp tục sản xuất hoặc bảo trì.
Ngoài kính hiển vi, nhiều phòng QC còn sử dụng máy đo độ nhám bề mặt để đánh giá khuôn. Kết quả đo thường được đối chiếu theo ISO 4287 nhằm đảm bảo tính thống nhất. Nhờ đó, doanh nghiệp dễ theo dõi chất lượng khuôn qua từng lần kiểm tra.
Việc duy trì quy trình kiểm tra định kỳ giúp doanh nghiệp giảm nguy cơ lỗi hàng loạt, kéo dài tuổi thọ khuôn và hạn chế các chi phí phát sinh.
Kết luận
Kính hiển vi quang học kim loại MTM-1A là giải pháp hỗ trợ hiệu quả trong kiểm tra bề mặt khuôn ép nhựa, giúp phát hiện sớm các vết xước, nứt vi mô và dấu hiệu mài mòn trước khi ảnh hưởng đến chất lượng sản phẩm. Việc kiểm tra định kỳ không chỉ góp phần giảm tỷ lệ sản phẩm lỗi mà còn kéo dài tuổi thọ khuôn, hạn chế thời gian dừng máy và tối ưu chi phí bảo trì.
